交流電壓隔離傳感器/變送器
交流電壓隔離傳感器/變送器采用新型電磁隔離，微功耗，高精度，高精度，低漂移，高可靠。
主要特點：
●采用新型電磁隔離，微功耗，高精度，高精度，低漂移，高可靠；
●線性測量范圍：0～120%標稱輸入；
●頻率頻響：25Hz～5KHz，特別適合于工頻至中頻交流電壓測量采樣；
●隔離電壓：＞2.5KVDC，1分鐘；
●輸入阻抗：Ri=Vx×1KΩ/V；
●過載能力：2倍標稱輸入，可待續；
●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃；
●輸入、輸出隔離電容：5PF（1KHz下）；
●共模抑制比：60dB（50Hz條件下）；
●平均無故障工作時間50000h；
●真有效值傳感器采用數字化技術，適用于三角波、梯型波和可控硅調功等畸變波形真有效值測量；
●頻響20Hz～1080Hz。輸出自帶限幅保護。
型譜表
|
商標 |
型號 |
說明 |
||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
傳感器 |
V |
電壓傳感器 |
||||||
|
隔離方式 |
4 |
電磁隔離 |
||||||
|
輸入類型 |
1 |
工頻交流 |
||||||
|
輸出類型 |
1 |
跟蹤電壓VG |
||||||
|
結構類型 |
U0 |
U0型 |
||||||
|
電源 |
1 |
單電源兩隔離 |
||||||
|
產品級別 |
□ |
商業級，空（省略） |
||||||
U0型
交流電壓隔離傳感器型號及參數表（標準條件下測試）
三隔離交流電壓隔離傳感器型號及參數表（標準條件下測試）
注：針對中頻信號的測量，定貨時須指明具體頻率，并將型號中輸入特性標志“1”變?yōu)?ldquo;6”，例如：HRV461U07（400Hz）指將頻率為400Hz的交流信號隔離變換為跟蹤電壓輸出。定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRV414U01 - 250V/4～20mA - 0.5 - +12V。

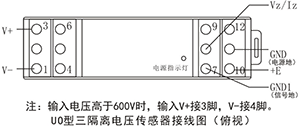

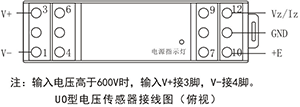

產品接線圖
應用示例

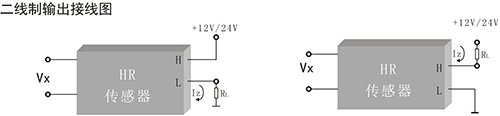

二線制電流輸出型（Iz）傳感器/變送器共有“H”、“L”兩個輸出接線端，使用時可以按下圖接線，“H”接正電源，“L”接用戶負載；也可以按圖三接線，“L”接電源地線，“H”通過用戶負載接正電源。

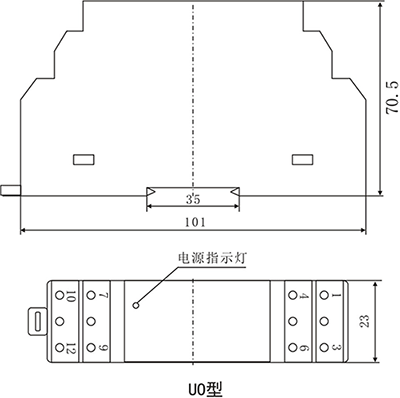

結構尺寸
