頻率隔離傳感器/變送器
頻率隔離傳感器/變送器是指被測交流電壓頻率隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流。
頻率隔離傳感器/變送器主要特點
●采用光電隔離、專用IC，高精度、高可靠；
●線性測量范圍：（10～120）%標稱頻率值；
●適用于40Hz～100KHz各種波形信號頻率的隔離測量；
●隔離電壓：1.5KVDC，1分鐘；
●輸入電壓允許范圍：（50～120）%標稱值；
●輸出響應時間：≤100ms；
●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃；
●平均無故障工作時間：3萬小時；
●輸入阻抗：Ri=Vx×1KΩ/V；

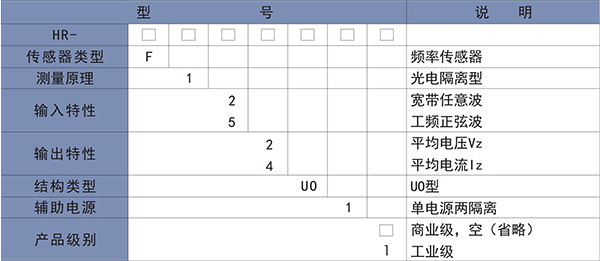

頻率隔離傳感器/變送器型譜表
Uo型

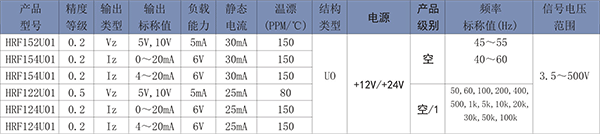

頻率傳感器型號及參數表（在標準條件下測試）
注：1、傳感器的頻率輸入標稱值，可以從上表給出的序列中選取，也可以自定。自定標稱值應在表中給出的最低頻率和最高頻率之間。如果超出范圍，可以協商定貨。電壓值允許在（50～120）%標稱值范圍內變化，不影響頻率測量精度。2、定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRF124U01 -50Hz（220V）/20mA -0.2 -+12V。

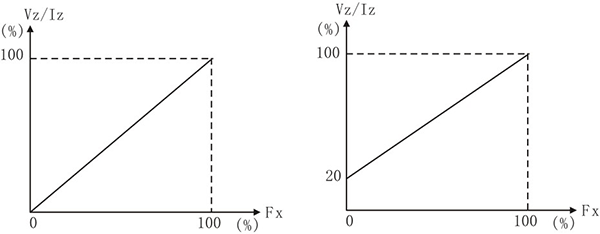

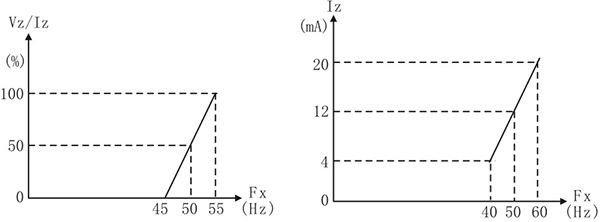

頻率傳感器特性曲線
產品接線圖（各種輸出方式并不同時提供）
Uo型頻率傳感器接線圖（府視）
應用示例
接線原理圖

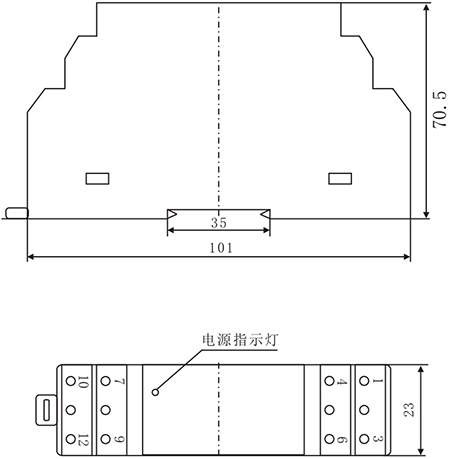

結構尺寸
Uo型
